ELDyn 标准型动态三轴试验系统是一套基本的、低本钱的动态三轴试验系统，属于商业型动三轴仪，可以知足室内岩土试验检测低本钱、基本的动态三轴试验要求；拘投嵋荅LDyn可以提供在荷载控制或位移控制条件下对试样举行循环加载，同时丈量对试样孔压的影响。

ELDyn动三轴试验系统是基于凌驾15年的设计，制造，控制和支持电无邪力系统履历的基础上研发的。除了动态三轴试验外，该动三轴测试系统也可以举行古板的三轴试验例如不排水不固结试验（UU），固结不排水试验(CU)，固结排水试验(CD)以及更高级的试验例如应力路径、K0固结和弹性模量试验等。

由于电机作动用具有很高的精度，凭证使用总本钱和周全可用的性能，ELDyn商业型动态三轴试验系统可取代大大都使用气压控制的动三轴试验系统。

ELDyn标准型动态三轴试验系统特点：

● 强震测试/动强度/动态模量/阻尼比等土体动态指标测试

● 接纳动态伺服电机从横梁上方加载

● 兼容所有静三轴测试系统的测试功效

● 市面性价较量高的入口动三轴测试产品

● 适合于商业实验室以及基本的科研使用要求

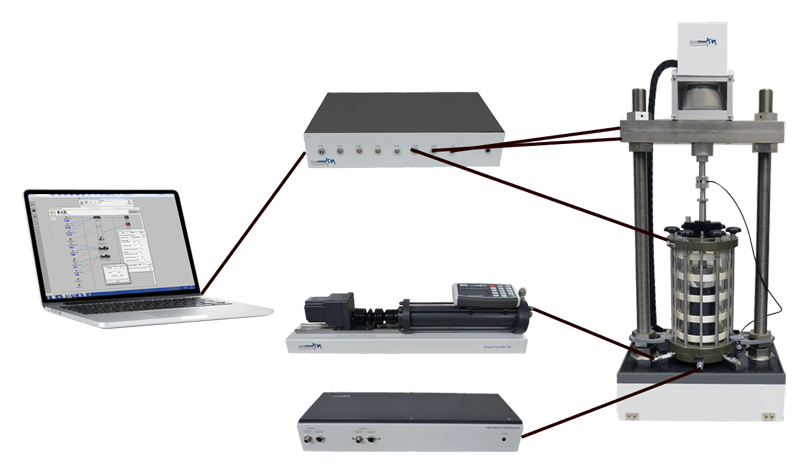

ELDyn 标准型动态三轴试验系统基本架构：

商业型动三轴仍然是基于经典的Bishop & Wesley类型压力室和压力体积控制器，毗连示意图如下：

● 一个包括轴向应力和轴向位移动态控制的主机
● 一个用于围压控制的单通道气压控制器
● 一个用于设置反压和丈量体积转变的控制器
● 一个用于收罗和传输数据的ELDCS

基本型动三轴仪ELDyn规格：

(1)作动器系统：电机伺服控制/频率5Hz
(2)可选的荷载规模：5kN/10kN
(3)可选的压力室尺寸：76 mm /100 mm /150mm
(4)软件：完全自动化

商业型动态三轴试验系统ELDyn 设置：

(1) ELDyn主机
ELDyn商业型动三轴仪包括一个高度可调理的梁牢靠在作动器单位上；直嗦肫髂谥糜诼泶镒爸弥，在任何时间丈量荷载杆的位置。装置的底部包括一个变压器，DC电源和无刷马达控制器。轴向刚度荷载架上有一个具有100mm行程，最大轴向荷载在5Hz时为+/-5KN(可升级到+/-10 KN)的电机伺服作动器，控制电子元件安顿在荷载架的底部以镌汰必需的室内空间。

(2) 数字控制系统（ELDCS）

(3) 动态围压控制器

(4) 三轴压力室

(5) 用于反压或围压控制的压力体积控制器

(6)试样底座和试样帽

(7)制样工具包

(8)孔压传感器

通过硬件和软件升级，商业型动三轴仪还可以完成局部应变丈量、非饱和土试验及弯曲元试验。

ELDyn商业型动三轴仪的详细设置请下载附件的产品资料。

ELDyn商业型动态三轴试验系统手艺参数：

最大测试频率：5Hz

● 最小测试频率：静态，好比小于0.001Hz

● 高精度的动态电机伺服作动器。

● 可以使用标准三轴压力室（升级到动态的密封元件和轴承）。

● 可选的试样尺寸（取决于选择的压力室）：

    Φ38 x 76mm (或者 Φ39.1 x 80mm)

    Φ50 x 100mm

    Φ70 x 140mm (或者 Φ61.8 x 123.6mm

    Φ100 x 200mm (或者 Φ101 x 202)mm

    Φ150 x 300mm

● 16-比特的动态数据收罗

● 16-比特的动态驱动控制通道

● 围压可抵达2MPa (取决于压力室的选择)

● 很小的室内占地空间

● 不需要液源装置(ELDyn适用于 ASTM D3999和ASTM D5311标准）

ELDyn基本型动三轴仪优势：

● DCS – 无需手动调谐

● 系统既可以很是准确地在动态试验中控制轴向位移和轴向力，也可以很是准确地完成静态和小应变三轴试验

● 使用软件和硬件，可以在未来无限制的升级系统。（例如升级完成弯曲元试验，非饱和土试验，中平面PWP孔压传感器丈量，局部应变丈量等）

● 可以选择履历富厚的岩土工程师举行现场培训

● 手艺支持的声誉－可以参考网上的证实书

● 通过电子邮件提供24小时的手艺支持

ELDyn标准型动态三轴试验系统价钱：

ELDyn动三轴仪由电机驱动，稳固性和试验精度均好于气动驱动的动三轴仪，但价钱却与其相当，以是ELDyn动态三轴仪是低端的气动驱动动三轴的理想替换品。详细报价请咨询该产品独家署理商尊龙人生就是博ag旗舰厅。

ELDyn标准动三轴用户：

北京交通大学采购的TAS自动三轴仪+UNSAT非饱和土三轴仪+ Eldyn标准动三轴仪

东南大学采购的ELDyn动三轴

山东大学ELDYN

哈尔滨理工大学 冻土ELDYN 2018

天津大学ELDYN

天津大学ELDYN 2018

东北林业大学 ELDYN

吉林大学 温控 ELDYN

吉林修建大学 ELDYN

西华大学 ELDYN

宜宾学院 ELDYN

ELDyn 标准型动态三轴试验系统是入门级动三轴试验系统，经济适用，是一款性价比很高的土工试验仪器，特殊适合对本钱控制严酷，但对测试精度要求较高的室内岩土试验室使用＝哟寡。
